質問

20m毎にNo.測点を設けていますが、No.2～No.3の測点間隔だけ19.900mとなるようにブレーキを設定したい。どのように入力すればよいですか？

答え

工事情報編集画面で総延長と測点間隔を入力します。ここでは、仮に総延長=110.000m、測点間隔=20.000mと入力します。

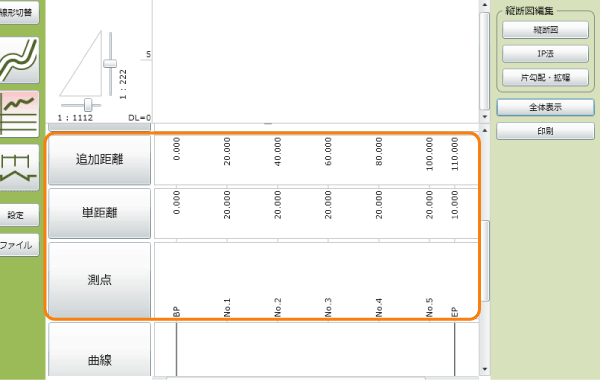

縦断図画面で20m毎に測点が自動作成されたのが確認できます。

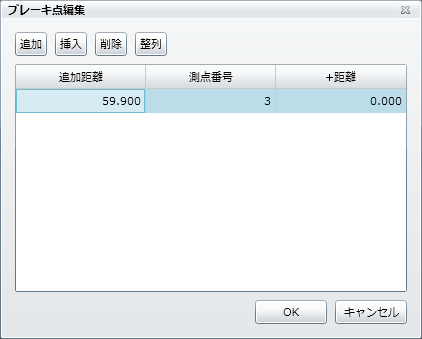

次に、設定メニューの「ブレーキ点編集」ボタンを押し、ブレーキ点編集画面を表示します。

行を追加し、追加距離=59.900m、測点番号=3、＋距離=0.000mと入力します。（No.2の追加距離が40.000m、No.3はその19.900m先なので、追加距離は59.900mとなります。）

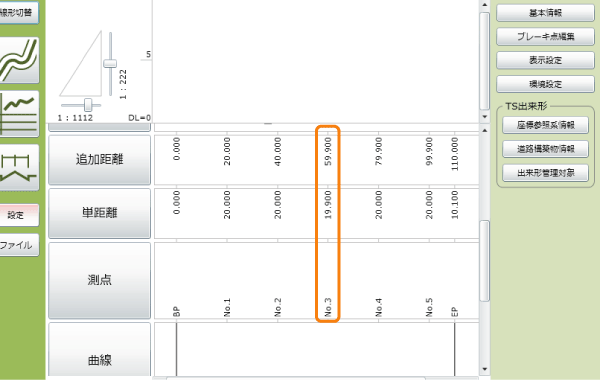

縦断図画面でNo.3が59.900m、No.4が79.900m・・・と変わったのが確認できます。総延長は変わらないのでEPの追加距離は110.000mのままです。
