質問

当初計画は片側2車線の4車線道路ですが、今回施工は片側2車線のみです。設計書には、最終的な道路線形中心に対し暫定計画の中心が横断図面で設定されています。どのように入力すればよいですか？

答え

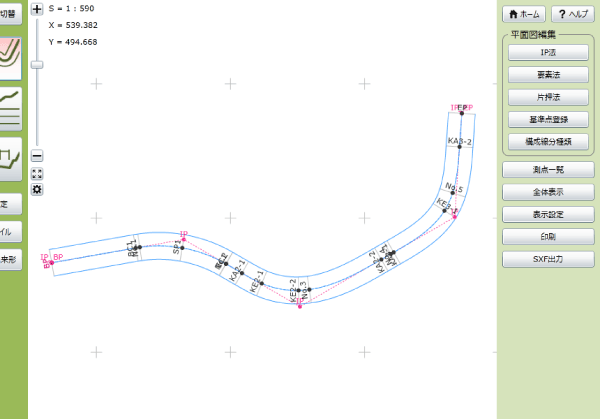

最終的な道路線形の情報をもとに、平面図と縦断図を入力します。

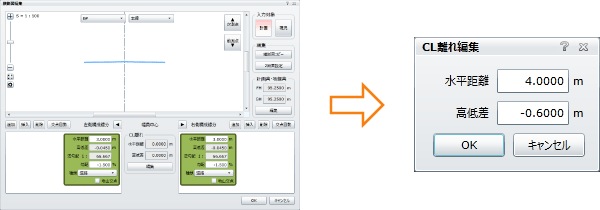

次に、横断図の横断図編集画面を表示し、画面上の「CL離れ」ボタンを押し、CL離れ編集画面を表示します。

CL離れ編集画面で、道路線形中心から暫定計画の中心までの水平距離、高低差を入力します。

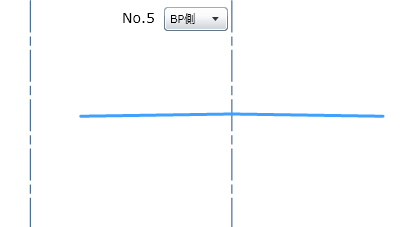

「OK」ボタンを押して画面を閉じると、横断図画面に道路中心線と暫定中心線が表示され、横断面が暫定計画の中心までオフセットされて表示されます。

このCL離れの設定を、必要な各測点の横断図編集画面で行います。

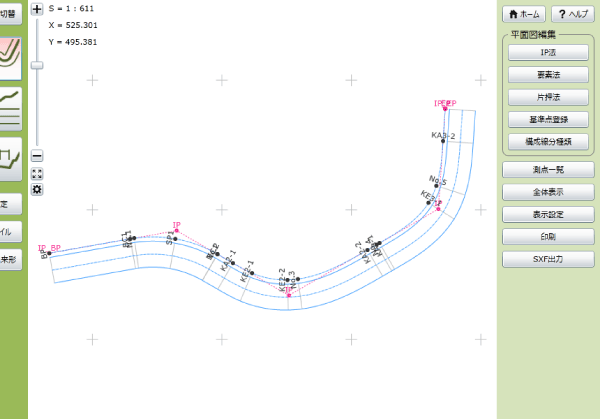

平面図でも線形がオフセットされているのを確認することができます。
