質問

横断図の法肩の計画高を確認することはできますか？

答え

横断図編集画面で、横断面の構成を入力してください。

すでに縦断図を入力済みであれば、中心の計画高(FH)が表示されていますので、間違っていないか確認してください。まだ縦断図を入力していない場合は、計画高・地盤高編集画面で計画高を入力してください。

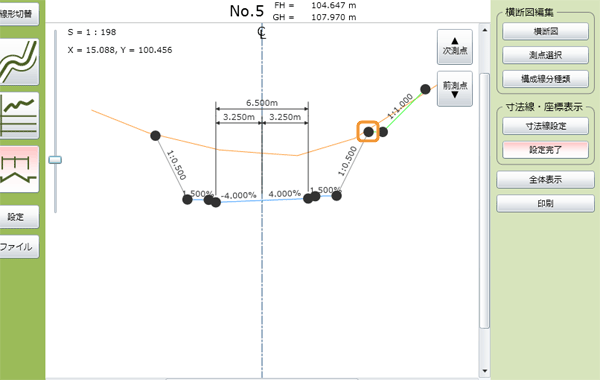

横断図画面に戻り、「座標表示設定」ボタンを押してください。

路肩や法肩・法尻に黒マークが表示されますので、計画高を確認したい法肩の黒マークをクリックしてください。

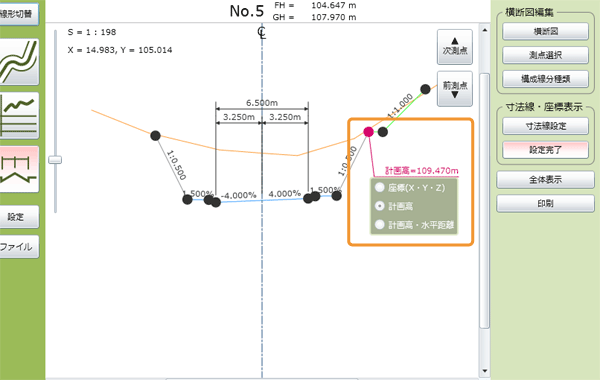

その地点の情報を旗揚げで表示しますので、メニューから「計画高」を選択してください。

これで法肩の計画高を確認できます。

また、メニューを切り替えることで中心からの水平距離や座標（平面図を入力済みの場合）を確認することもできます。
