はじめに

線形の入力

1. 設計書入力画面（平面図）の「要素法」ボタンを押して要素法編集画面を表示します。

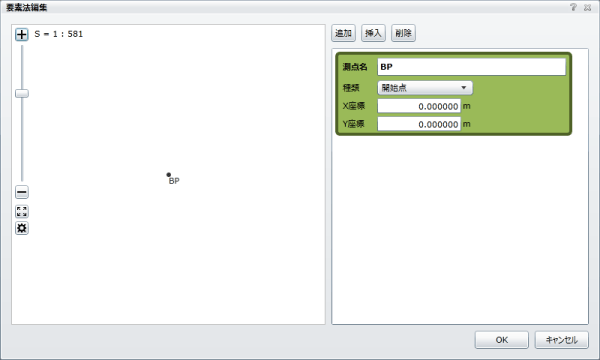

   要素法編集画面
2. 「要素法入力シート」リストに開始点のシートが表示されているので、「線形計算書」の1番目の要素の開始点の座標を入力します。

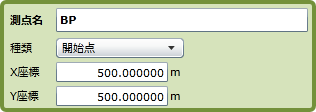

   開始点の入力
3. 「追加」ボタンを押して、「要素法入力シート」リストにシートを追加します。ここに1番目の要素の情報を入力します。
   「要素法入力シート」の追加
4. 「測点名」に、1番目の要素の終了点の名称を入力します。

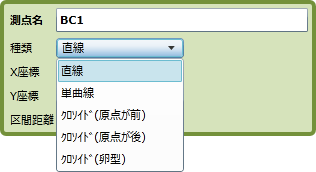

5. 1番目の要素の「種類」をプルダウンメニューから選択します。
   「種類」の選択
6. 1番目の要素の終了点の座標を入力します。プレビュー画面に終了点と直線要素が表示されます。

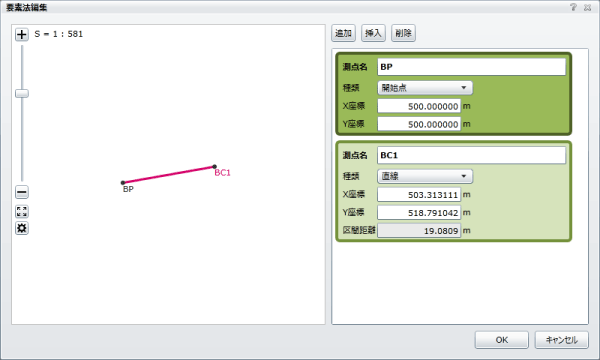

   直線の入力
7. 「追加」ボタンを押して、次のシートに2番目の要素の情報を入力します。
8. 「測点名」に、2番目の要素の終了点の名称を入力し、要素の「種類」を選択します。
9. 2番目の要素の終了点の座標を入力します。プレビュー画面に終了点が表示されます。
10. 2番目の要素の「方向」をプルダウンメニューから選択します。

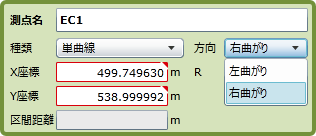

    「方向」の選択
11. 2番目の要素の半径「R」を入力します。プレビュー画面に曲線要素が表示されます。

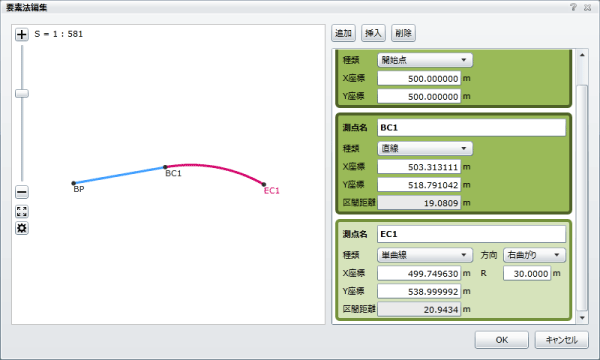

    単曲線の入力
12. クロソイド曲線の入力では、半径「R」とクロソイドパラメータ「A」を入力します。

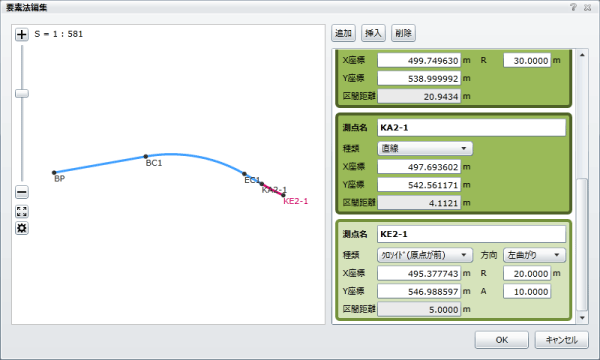

    クロソイド曲線の入力
13. 最後の要素まで入力すると、線形は以下の通りになります。

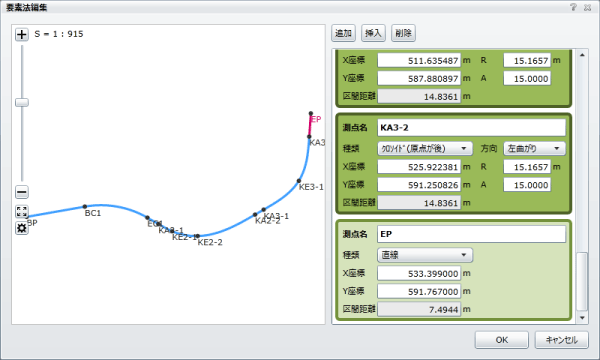

    「要素法」による入力
14. 「OK」ボタンを押し、「要素法」で入力した線形を平面図に反映します。

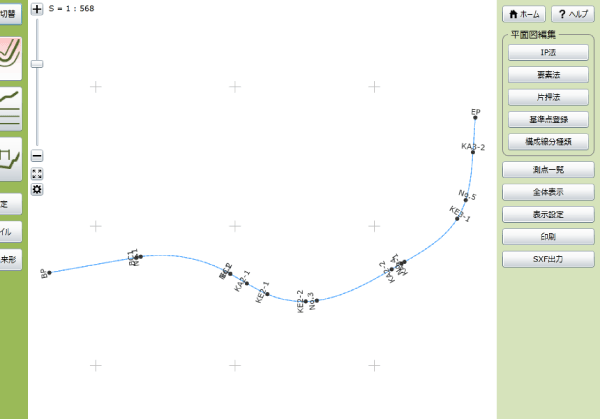

    要素法線形データを反映した平面図
