はじめに

参考図面を基にして、データの作成を通して使い方を説明します。

参考図面のNo.1＋3．00m地点の、左端の構造物天端の3次元座標を求めます。

計画データの作成

1. 設計書入力画面（横断図）の「測点選択」ボタンを押して測点選択画面を表示します。
2. 測点選択画面の「挿入」ボタンで測点にNo.1＋3.00mを追加すると「横断図」を表示します。No.1＋3.00mは横断勾配と幅員が変化しています。

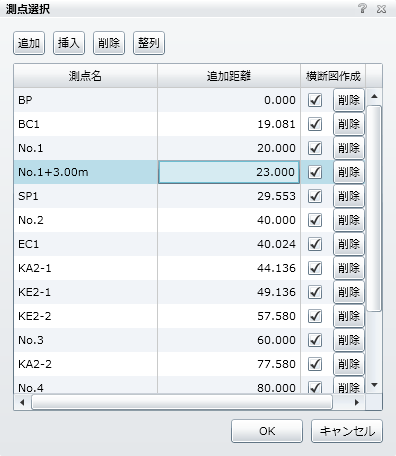

   測点選択画面

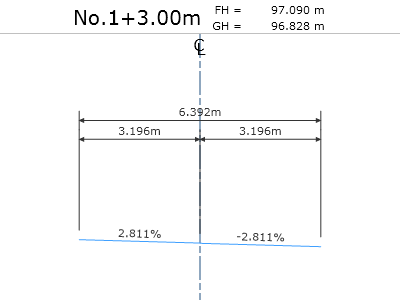

   No.1+3.00mの「横断図」
3. 「横断図」ボタンを押すと、横断図編集画面を表示します。緑色の枠が車道の「構成線分入力シート」です。

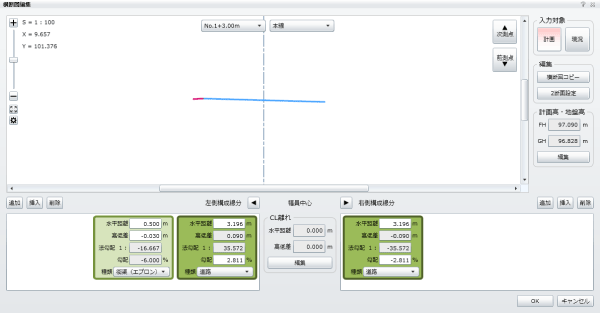

   横断図編集画面
4. 左側の「追加」ボタンを押して、構成線分入力シートを追加します。
5. 「構成線分」は一つ手前（道路中心側）の「構成線分」からの、「水平距離」と「高低差」を入力して表現します。車道は街渠と接続しているので、最初に街渠のエプロンの「水平距離」と「勾配」を「構成線分入力シート」に入力します。
6. エプロンの長さは、「水平距離」が 0.5m、「勾配」を -6.0％ と入力します。

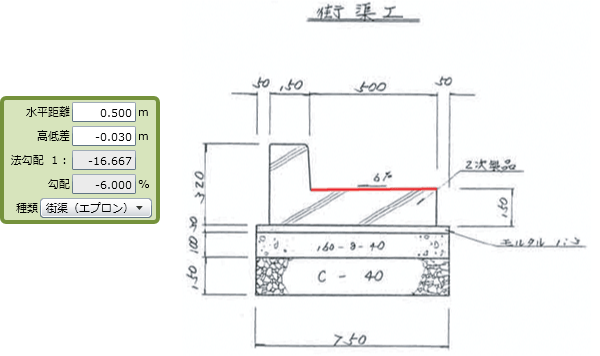

   街渠エプロンと「構成線分入力シート」
7. エプロンの立ち上げは、「水平距離」が 0m、「高低差」を 0.20m と入力します。
   街渠立上げと「構成線分入力シート」

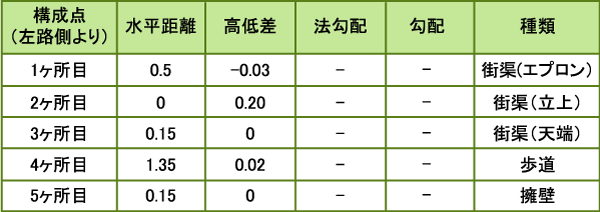

8. 歩道左端の擁壁までの構成線分入力シートの入力値は以下の通りです。

9. すべての数値を構成線分入力シートに入力すると、以下の横断図を作図します。
   左端までの「構成線分入力シート」
10. 「OK」ボタンを押して、横断図編集画面を終了します。

座標の確認

1. 横断図画面で「座標表示設定」ボタンを押します。

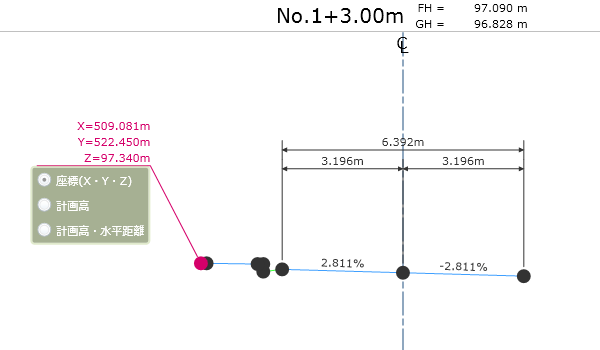

2. 横断図上の黒い丸印をクリックすると、座標を表示します。
