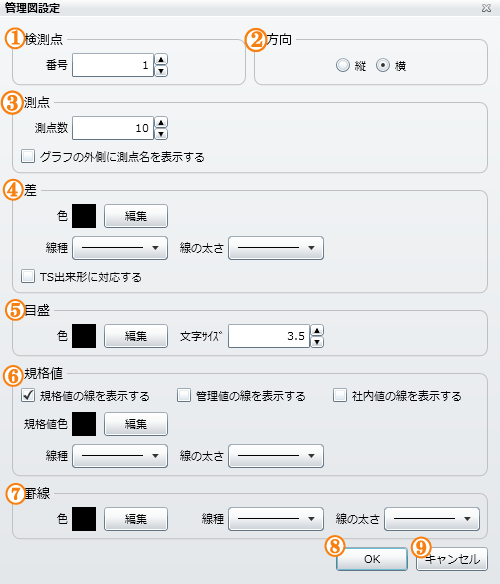

「検測点」設定

1枚の帳票に1つの「管理図」のみを記載する形式の「出来形帳票」では、「検測点番号」の項目は「1」のまま使用します。

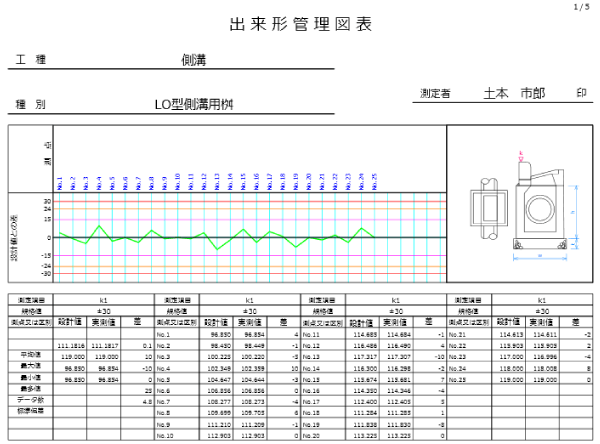

「管理図」が1つの帳票

1枚の帳票に複数の「管理図」を記載する形式の「出来形帳票」では、管理図毎に「検測点番号」を繰り上げて設定します。

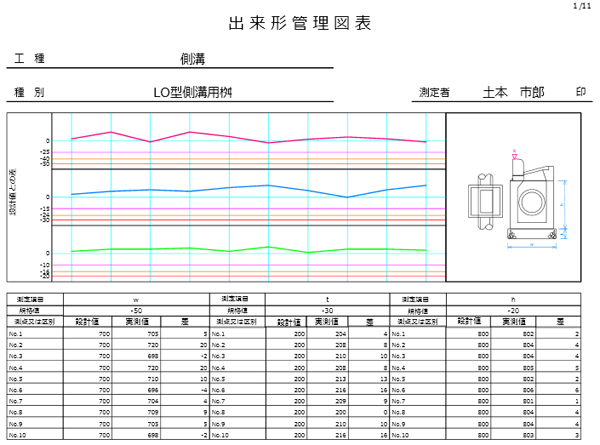

「管理図」が複数の帳票

「方向」設定

「管理図」の横・縦方向をラジオボタンで指定します。

横グラフ

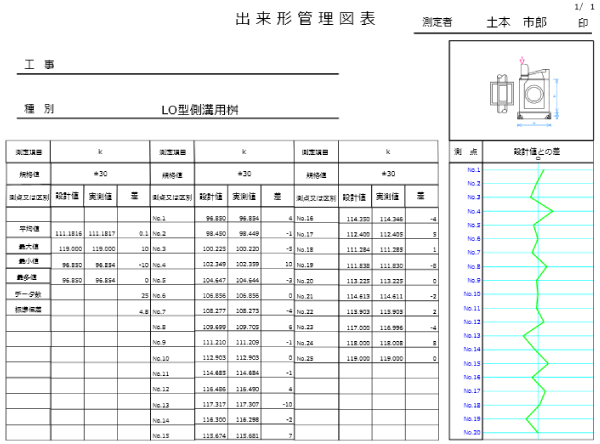

縦グラフ

「測点」設定

「管理図」が印字する測点数と、測点名の表示・非表示を設定します。

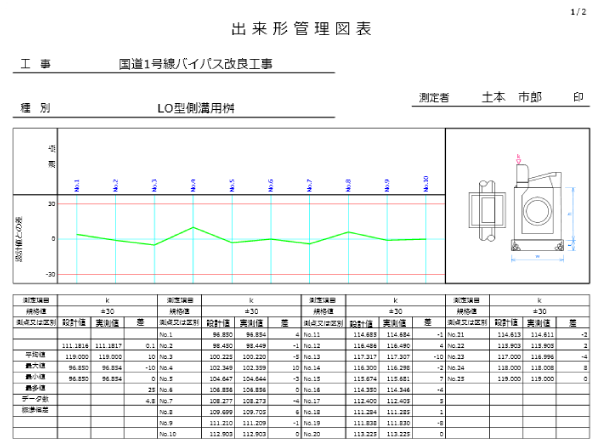

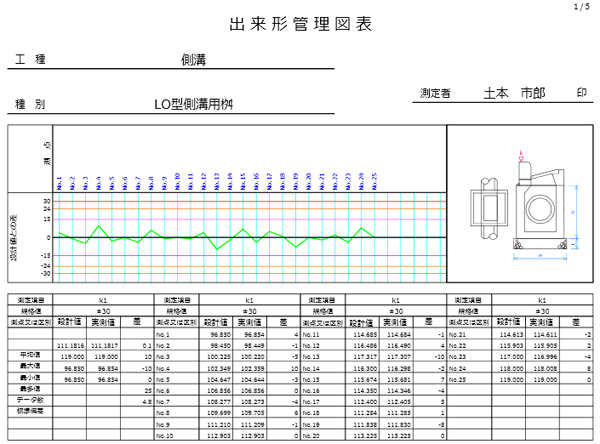

測点数10

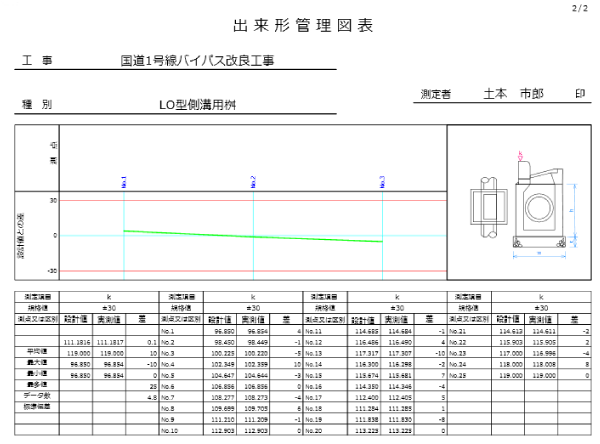

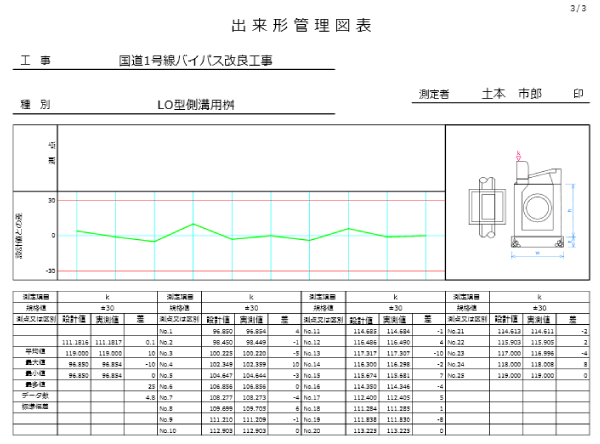

測点数3

測点名を非表示

測点名を表示

「差」設定

「管理図」が印字する測点数と、測点名の表示・非表示を設定します。

「色」の設定ボタンを押して「差」グラフの色を選択します。「色」については、書式メニューの「色選択」ボタンも参照してください。

「線種」プルダウンメニューから「差」グラフの線種を選択します。「線種」については、書式メニューの「罫線」プルダウンメニューも参照してください。

「線の太さ」プルダウンメニューから「差」グラフの線の太さを選択します。「線の太さ」については、書式メニューの「太さ」プルダウンメニューも参照してください。

「TS出来形に対応する」チェックボックスにチェックを入れると、測定した3回の計測値の「差」グラフを1つの「管理図」に印字します。

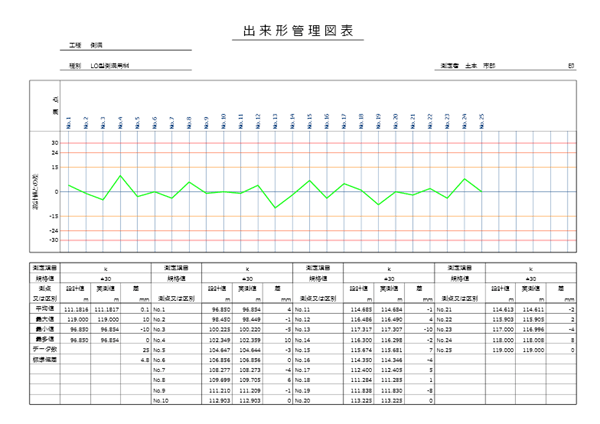

「TS出来形管理」に対応していない「管理図」

「TS出来形管理」に対応した「管理図」

「目盛」設定

「管理図」に印字する「目盛」の「色」と「文字サイズ」を設定します。

「色」の設定ボタンを押して「目盛」の色を選択します。「色」については、書式メニューの「色選択」ボタンも参照してください。

「文字サイズ」欄に直接数値を入力するか、上下のボタンをクリックして文字サイズを指定します。

「文字サイズ」を3.5に設定

「文字サイズ」を7.0に設定

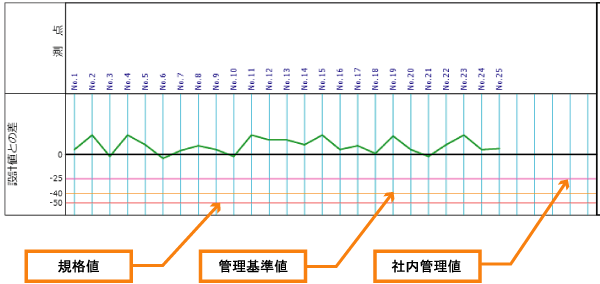

「規格値」設定

「規格値の線を表示する」・「管理値の線を表示する」・「社内値の線を表示する」のチェックボックスにチェックを付けると「管理図」にそれぞれを表示します。

「色」の設定ボタンを押して「規格値」・「管理基準値」・「社内管理値」それぞれの色を選択します。「色」については、書式メニューの「色選択」ボタンも参照してください。

「線種」プルダウンメニューから「規格値」・「管理基準値」・「社内管理値」に共通する線種を選択します。「線種」については、書式メニューの「罫線」プルダウンメニューも参照してください。

「線の太さ」プルダウンメニューから「規格値」・「管理基準値」・「社内管理値」に共通する線の太さを選択します。「線の太さ」については、書式メニューの「太さ」プルダウンメニューも参照してください。

「規格値」設定

「罫線」設定

「管理図」を構成する「罫線」の「線色」・「線種」・「線の太さ」を設定します。

「色」の設定ボタンを押して「罫線」の色を選択します。「色」については、書式メニューの「色選択」ボタンも参照してください。

「線種」プルダウンメニューから「罫線」の線種を選択します。「線種」については、書式メニューの「罫線」プルダウンメニューも参照してください。

「線の太さ」プルダウンメニューから「罫線」の線の太さを選択します。「線の太さ」については、書式メニューの「太さ」プルダウンメニューも参照してください。

罫線の色を黒に設定

罫線の色を青に設定

「OK」ボタン

「OK」ボタンを押すと、編集内容を反映して「管理図設定画面」を終了します。

「キャンセル」ボタン

「キャンセル」ボタンを押すと、編集内容を破棄して「管理図設定画面」を終了します。
