設計書入力画面
「設計書入力」は設計図書から「TS出来形管理」に必要な「基本設計データ」を作成するサービスです。
メインメニューから「平面図」・「縦断図」・「横断図」・「設定」・「ファイル」・「TS出来形」の各作業を切り替えます。

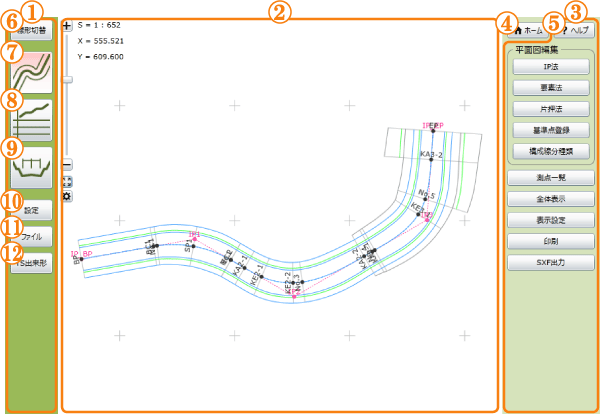

設計書入力画面
| 1.メインメニューエリア | メインメニューでは作業を切り替える7つのボタンを配置しています。 |
|---|---|
| 2.プレビューエリア | 編集中の図面を表示するスペースです。 |
| 3.サブメニューエリア | メインメニューの切り替えに伴い作業ボタンを配置します。 |
| 4.「ホーム」ボタン | ホームに戻ります。アプリケーションの変更が可能になります。 |
| 5.「ヘルプ」ボタン | 「設計書入力」各種ボタンの機能・操作マニュアルを表示します。 |
| メインメニューエリア | |
| 6.「線形切替」ボタン |
編集する線形を切り替える画面を表示します。 詳細については、線形選択画面を参照してください。 |
| 7.「平面図」ボタン |
作業を「平面図」に切り替えます。 詳細については、平面図を参照してください。 |
| 8.「縦断図」ボタン |
作業を「縦断図」に切り替えます。 詳細については、縦断図を参照してください。 |
| 9.「横断図」ボタン |
作業を「横断図」に切り替えます。 詳細については、横断図を参照してください。 |
| 10.「設定」ボタン |
作業を「設定」に切り替えます。 詳細については、設定メニューを参照してください。 |
| 11.「ファイル」ボタン |
作業を「ファイル」に切り替えます。 詳細については、ファイルメニューを参照してください。 |
| 12.「TS出来形」ボタン |
作業を「TS出来形」に切り替えます。 詳細については、TS出来形メニューを参照してください。 |
概要
「設計書入力」では、メインメニューに作業を切り替えるボタンを配置しています。
メインメニューの切り替えに伴い、サブメニューに作業ボタンを配置します。
操作方法
メインメニューと、サブメニューのボタンを押すことから操作が始まります。
どこからでも路線データの入力が可能ですが、効率のよい入力方法は、「工事情報」・「IP法」・「縦断図」・「横断図」の順になります。
Point
メインメニューに配置しているボタンの切り替えは、どの場所からでも可能です。
