TS出来形メニュー
基本設計データの取り込みや出力を行います。

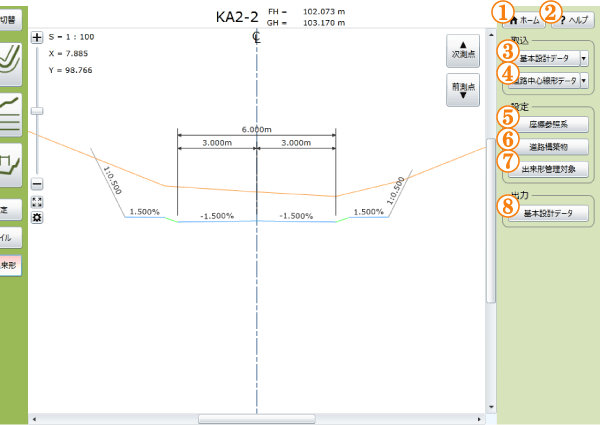

TS出来形メニュー画面
| 1.「ホーム」ボタン | ホームに戻ります。アプリケーションの変更が可能になります。 |
|---|---|
| 2.「ヘルプ」ボタン | 「TS出来形メニュー」各種ボタンの機能・操作マニュアルを表示します。 |
| 3.「基本設計データ取込」ボタン | ファイルの書庫またはローカルフォルダから基本設計データを開いて、平面・縦断・横断線形と出来形管理の情報を取り込みます。 |
| 4.「道路中心線形取込」ボタン | ファイルの書庫またはローカルフォルダから道路中心線形データを開いて、平面・縦断線形の情報を取り込みます。 |
| 5.「座標参照系」ボタン |
TS出来形管理で使用する座標系の情報を入力します。 詳細については、座標参照系情報編集画面を参照してください。 |
| 6.「道路構築物」ボタン |
TS出来形管理で使用する道路の区分や「設計速度」・「設計交通量」を入力します。 詳細については、道路構造物情報編集画面を参照してください。 |
| 7.「出来形管理対象」ボタン |
TS出来形管理の管理対象を編集します。 詳細については、構築物種別設定画面を参照してください。 |
| 8.「基本設計データ出力」ボタン |
基本設計データを出力します。 詳細については、基本設計データ出力画面を参照してください。 |
概要
基本設計データを開いて、平面・縦断・横断線形と出来形管理の情報を取り込みます。
また、TS出来形管理に必要な情報を設定し、基本設計データを出力します。
操作方法
「座標参照系」、「道路構築物」、「出来形管理対象」ボタンを押し、表示した画面でTS出来形管理に関する情報を設定します。その後、「基本設計データ出力」ボタンを押し、基本設計データを出力します。
