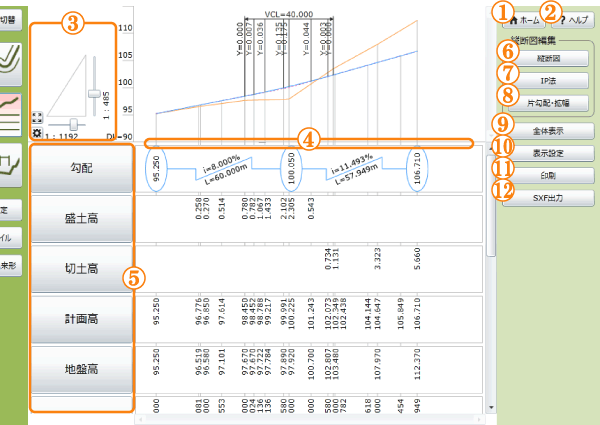

縦断図画面

1.「ホーム」ボタン	ホームに戻ります。アプリケーションの変更が可能になります。
2.「ヘルプ」ボタン	「縦断図」各種ボタンの機能・操作マニュアルを表示します。
3.「縦断図」縮尺バー	「縦断図」の縦と横の縮尺を別々に設定します。また、「全体表示」ボタンと、「表示設定」ボタンを利用できます。
4.「画面分割」バー	「縦断図」の表示領域と、データの表示領域を変更します。

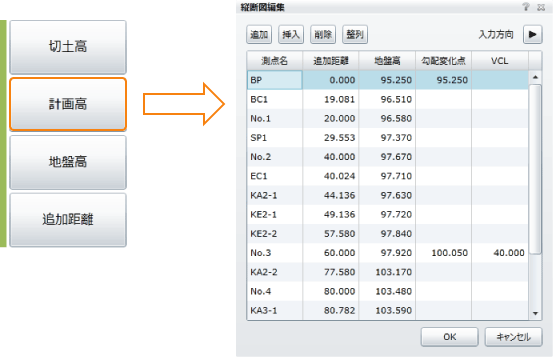

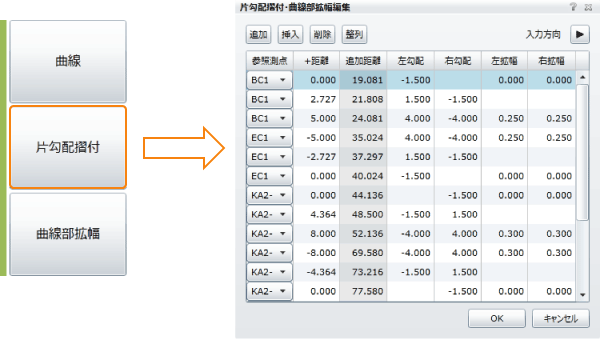

5.「項目」ボタン	各ボタンが表示している内容を入力する画面を表示します。
6.「縦断図」ボタン	「測点」・「地盤高」・「計画高」・「バーチカル曲線」を入力する画面を表示します。詳細については、縦断図編集画面並びに縦断図の入力を参照してください。
7.平面線形入力ボタン	最後に使用した平面線形の入力方法によって、「IP法」「要素法」「片押法」のいずれかの編集画面を表示します。詳細については、 IP法編集画面、要素法編集画面、片押法編集画面を参照してください。
8.「片勾配・拡幅」ボタン	「横断勾配」・「拡幅量」を入力する画面を表示します。詳細については、片勾配摺付・曲線部拡幅編集画面並びに片勾配摺付・曲線部拡幅の入力を参照してください。
9.「全体表示」ボタン	「縦断図」の全体が表示できる縮尺に変更して再表示します。
10.「表示設定」ボタン	「縦断図」に表示する項目を設定する画面を表示します。詳細については、縦断図表示設定画面を参照してください。
11.「印刷」ボタン	「縦断図」の「印刷設定」と「印刷」をします。詳細については、縦断図印刷設定画面を参照してください。
12.「SXF出力」ボタン	作成した「縦断図」をSXF形式のファイルで出力します。詳細については、SXF出力設定画面（縦断図）を参照してください。
