土木技クラウド - マニュアル : 設計書入力

構築物種別設定画面

「TS出来形管理」の構造物種別は「道路土工」か「河川・海岸・砂防土工」に限られています。

その「道路土工」か「河川・海岸・砂防土工」のどちらかを選択します。

構築物種別設定画面

1.「構築物種別」プルダウンメニュー	「道路土工」または「河川・海岸・砂防土工」を選択します。
2.「次へ」ボタン	選択内容を保存して工種設定画面へ進みます。
3.「キャンセル」ボタン	選択内容を破棄して「出来形管理対象」を終了します。

工種設定画面

各測点の断面上に存在する「TS出来形管理」の対象工種を、中心線から左右に分けて指定します。

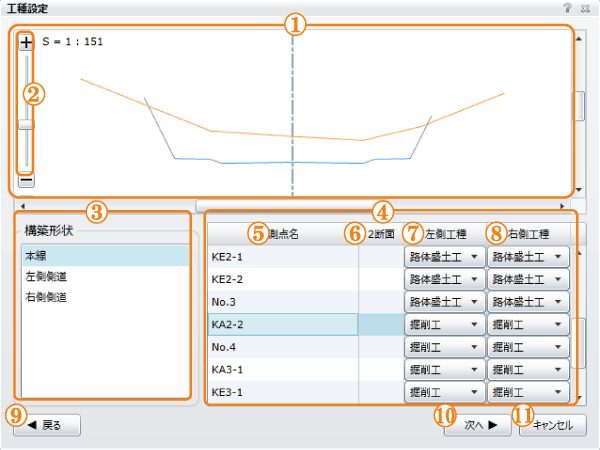

工種設定画面

1.プレビューエリア	「TS出来形管理」管理対象の横断図を表示します。
2.「縮尺」バー	プレビューエリアの表示縮尺を変更します。
3.「構築形状」リスト	作成した構築形状を表示します。マウスでクリックすると構築形状が切り替わります。
4.「工種設定」シート	測点の断面上に存在する「TS出来形管理」の対象工種を、中心線から左右に分けて指定します。
5.「測点名」欄	指定した構築形状の「TS出来形管理」の管理対象となる測点を表示します。
6.「2断面」欄	測点が「2断面」の場合は、EP側の測点に「EP側」と表示します。
7.「左側工種」プルダウンメニュー	横断図左側の管理対象工種をプルダウンメニューから選択します。
8.「右側工種」プルダウンメニュー	横断図右側の管理対象工種をプルダウンメニューから選択します。
9.「戻る」ボタン	編集内容を破棄して、一つ前の構築物種別設定画面に戻ります。
10.「次へ」ボタン	編集内容を保存して検測点設定画面へ進みます。
11.「キャンセル」ボタン	「キャンセル」ボタンを押すと、編集内容を破棄して「出来形管理対象」を終了します。

概要

各測点の断面上に存在する「TS出来形管理」の対象工種を、中心線から左右に分けて指定します。

「道路土工」の場合は掘削工・路体盛土工・路床盛土工・その他から選択し、「河川・海岸・砂防土工」の場合は、掘削工・盛土工・その他から選択します。

Point

「構築形状」について

詳細については、Q&A:構築形状とは？を参照してください。

「構築形状」の追加は、横断図編集画面を参照して下さい。

「その他」について

管理対象の工種がプルダウンメニューの選択肢に無い場合、「その他」を選択します。

「その他」を選んだ場合は、「出来形管理帳票」作成時に規格値を入力する必要があります。

「基準面」について

「基準面」は「道路土木」「河川・海岸・砂防土工」では使用しません。

国土交通省の「TSによる出来形管理に用いる施工データ交換標準（案）Ver.4.1」では、横断図を中心線から左右に分けて、片側で1つの「TS出来形管理」の対象工種しか指定できません。

そのため、下図のように左側に、切土断面と盛土断面がある場合には、「構築形状」を追加して対象工種を指定する必要があります。

「構築形状」の追加は、横断図編集画面を参照してください。

「TSによる出来形管理に用いる施工データ交換標準（案）Ver.4.1」より抜粋

Point

横断図左側に、切土断面と盛土断面がある場合には、「構築形状」を追加して工種を指定します。

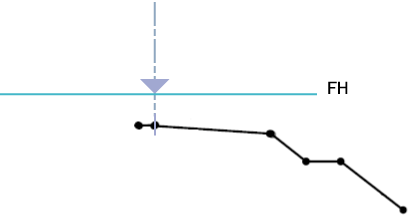

「道路中心線形」 左側：切土 / 右側：なし

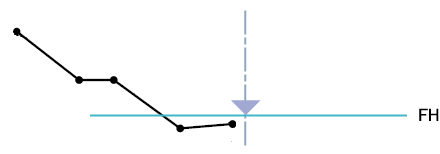

追加した「構築形状」 左側：盛土 / 右側：盛土

操作方法

「構築形状」の測点断面毎に存在する、「TS出来形管理」の対象工種を、中心線から左右に分けてプルダウンメニューから選択します。

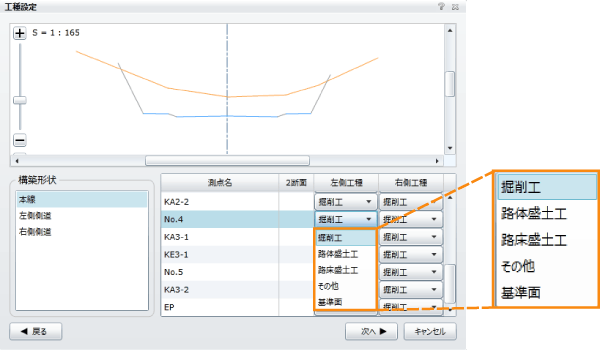

工種設定画面工種の選択

工種について

プルダウンメニューで表示する工種の用途は以下の通りです。

道路土工

工種	用途
掘削工	地盤や岩盤を掘り取ったり削り取ったりする工種
路体盛土工	低い地盤や斜面などを、所定の高さにするために土を盛る工種
路床盛土工	舗装道路の路床を作るために土を盛る工種
その他	管理対象が、選択可能な工種に当てはまらない際に使用する
基準面	「道路土木」「河川・海岸・砂防土工」では使用しない工種

河川・海岸・砂防土工

工種	用途
掘削工	地盤や岩盤を掘り取ったり削り取ったりする工種
盛土工	低い地盤や斜面などを、所定の高さにするために土を盛る工種
その他	管理対象が、選択可能な工種に当てはまらない際に使用する
基準面	「道路土木」「河川・海岸・砂防土工」では使用しない工種
