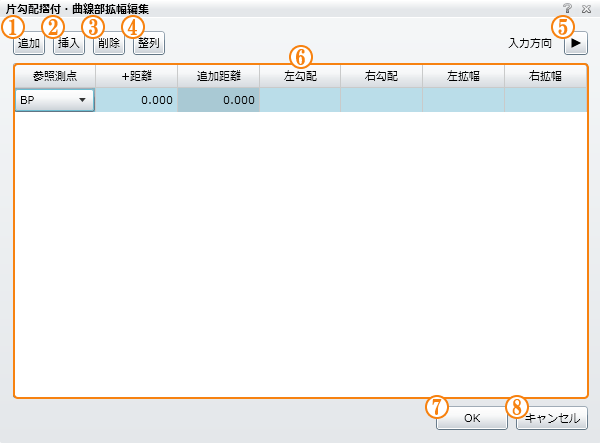

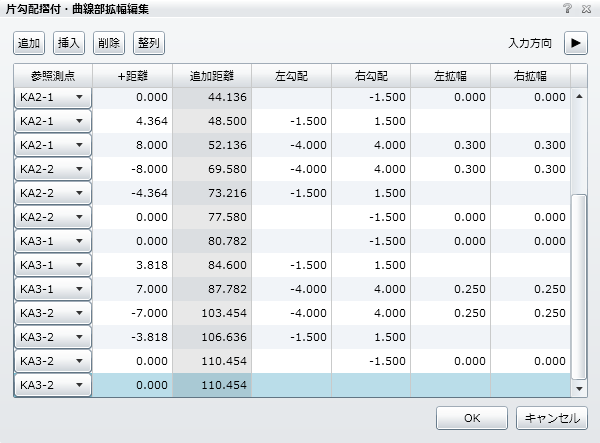

「追加」ボタン

「追加」ボタンを押すと、「片勾配擦付・曲線部拡幅入力シート」の最後に行を追加します。

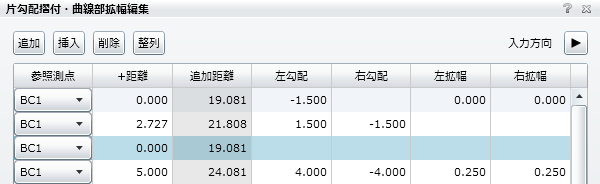

「挿入」ボタン

「片勾配擦付・曲線部拡幅入力シート」の行をマウスでクリックすると、行が活性化して色が変わります。

この状態で「挿入」ボタンを押すと、選択した行の手前に新たな行を挿入します。

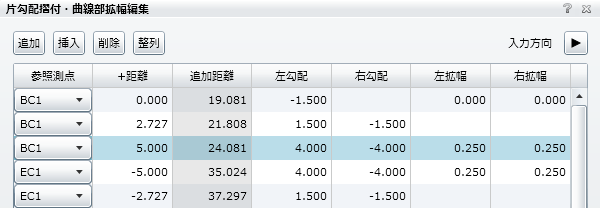

「削除」ボタン

「片勾配擦付・曲線部拡幅入力シート」の行をマウスでクリックすると、行が活性化して色が変わります。

この状態で削除ボタンを押すと、選択した行を削除します。

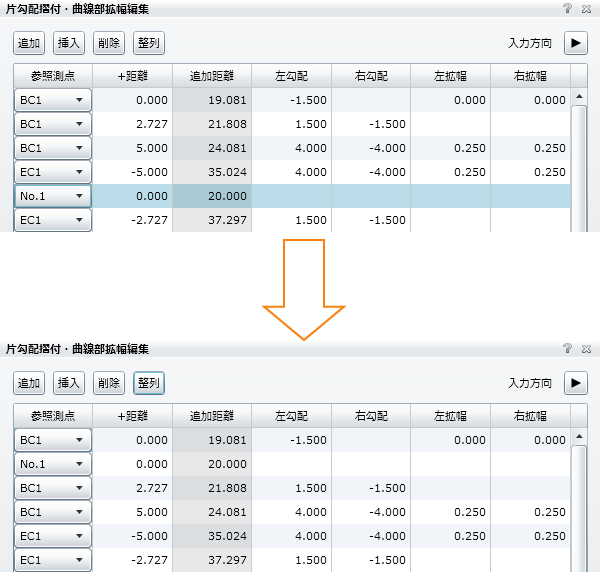

「整列ボタン」

「整列」ボタンを押すと、「片勾配擦付・曲線部拡幅入力シート」の測点を追加距離順に並べ替えます。

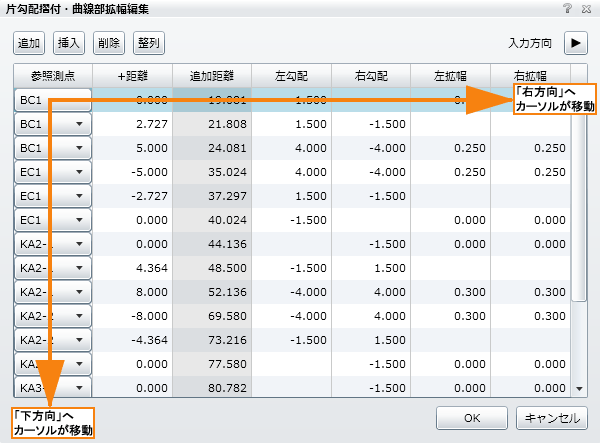

「入力方向指定」ボタン

「入力方向指定」ボタンをクリックすると、測点や文字の入力後に「タブ」キー、もしくは「エンター」キーで移動するカーソルの方向を切り替えます。

初期状態ではカーソルは右方向に移動します。

「入力方向指定」ボタンは、クリックする毎にカーソルの移動方向を切り替えます。

1. 右方向に移動

   入力後の「エンター」キーもしくは「タブ」キーでカーソルが右側に移動します。入力項目が右端まで進むと、改行して1つ下の行の左端の入力項目に移動します。


2. 下方向に移動

   入力後の「エンター」キーもしくは「タブ」キーでカーソルが下側に移動します。入力項目が最終行まで進むと、右側の列の1行目の入力項目に移動します。



「OK」ボタン

「OK」ボタンを押すと、編集内容を反映して「片勾配擦付・曲線部拡幅編集画面」を終了します。

「キャンセル」ボタン

「キャンセル」ボタンを押すと、編集内容を破棄して「片勾配擦付・曲線部拡幅編集画面」を終了します。
