設計値・実測値編集画面（測点毎）

「出来形管理」をします。

設計値・実測値編集画面（測点毎） 設計値・実測値編集画面（測点毎）

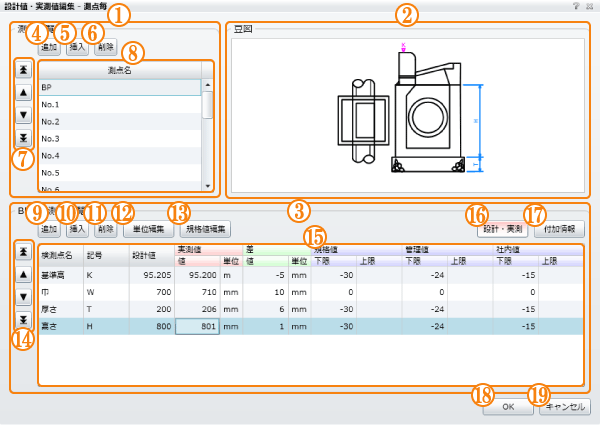

1.「測点一覧」フレーム 出来形の全ての測点を編集します。
2.「豆図」フレーム 豆図選択画面で取り込んだ豆図を表示します。
3.「検測点」フレーム 出来形の「設計値」・「実測値」等を入力します。
4.「測点追加」ボタン 「測点」を追加します。
5.「測点挿入」ボタン 「測点」を挿入します。
6.「測点削除」ボタン 「測点」を削除します。また、その「測点」における全ての「検測点」の「設計値」・「実測値」情報も削除します。
7.「測点順序変更」ボタン 「測点」の並び順を変更します。
8.「測点入力シート」 出来形の全ての測点一覧です。「測点」を選択すると、下の「検測点入力シート」がその「測点」の情報に切り替わります。
9.「検測点追加」ボタン 「検測点」を追加します。
10.「検測点挿入」ボタン 「検測点」を挿入します。
11.「検測点削除」ボタン 「検測点」を削除します。また、全ての「測点」からその「検測点」の「設計値」・「実測値」情報も削除します。
12.「単位編集」ボタン 「検測点」の単位を設定します。
詳細については、単位編集画面を参照してください。
13.「規格値編集」ボタン 「規格値」・「管理基準値」・「社内管理値」を設定します。
詳細については、規格値編集画面を参照してください。
14.「検測点順序変更」ボタン 検測点の並び順を変更します。
15.「検測点入力シート」 出来形の「設計値」・「実測値」等を入力します。
16.「設計･実測」切替ボタン 入力シートを「設計値」・「実測値」の入力画面に切り替えます。
17.「付加情報」切替ボタン 入力シートを「付加情報」の入力画面に切り替えます。
18.「OK」ボタン 編集内容を反映して「設計値・実測値編集画面」を終了します。
19.「キャンセル」ボタン 編集内容を破棄して「設計値・実測値編集画面」を終了します。

操作方法

「豆図選択」で豆図を取り込んでいない場合

測点の入力

測点入力シートに「出来形管理」の測点を入力します。

入力後はカーソルが検測点入力シートに移行します。

「出来形管理」データの入力

検測点入力シートに「検測点名」と「設計値」・「実測値」を入力します。「設計値」を入力すると、カーソルが「実測値1」に移動します。

「実測値2」、「実測値3」は「TS出来形管理」に必要な計測値ですので、通常の「出来形管理」では省きます。

「検測点名」の計測単位の設定は「単位編集」ボタンから行い、「規格値」の設定は「規格値編集」ボタンからおこないます。

詳しい設定方法は、単位編集画面と規格値編集画面を参照してください。

「検測点」の「設計値」・「実測値」の入力を終えると、カーソルが測点入力シートに移行します。

同様の手順で、各測点の「出来形管理」データを入力します。

「豆図選択」で豆図を取り込んだ場合

豆図選択画面で「検測点情報」を持つ豆図ファイルを取り込むと、豆図の持つ「検測点」や「規格値」を検測点入力シートに表示します。

Point

豆図の「検測点情報」を利用するには、豆図作成時に「検測点登録する」チェックボックスにチェックを入れ、「検測点」と「規格値」を入力して保存する必要があります。

その豆図を豆図選択画面で取り込み、「豆図を取り込む」チェックボックスと、「検測点を取り込む」チェックボックスにチェックを付けます。

※初期状態では、何れのチェックボックスにもチェックが付いています。

「測点入力シート」

「追加」ボタン

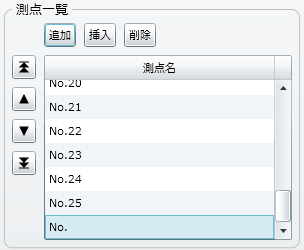

「追加」ボタンを押すと、「測点入力シート」の最後に「測点」を追加します。

「測点」の追加 「測点」の追加
「挿入」ボタン

「測点入力シート」の行をマウスでクリックすると、行が活性化して色が変わります。

この状態で「挿入」ボタンを押すと、選択した行の手前に新たな「測点」を挿入します。

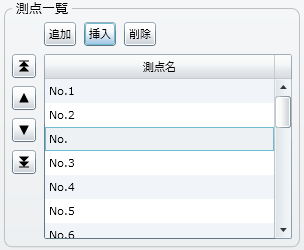

「測点」の挿入 「測点」の挿入
「削除」ボタン

「測点入力シート」の行をマウスでクリックすると、行が活性化して色が変わります。

この状態で「削除」ボタンを押すと、選択した「測点」を削除します。

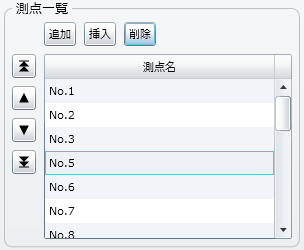

「測点」の削除 「測点」の削除
「順序変更」ボタン
「測点」の順序変更 「測点」の順序変更

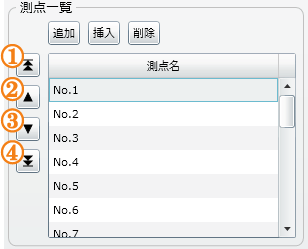

1.「1番上へ移動」ボタン ・・・ 選択している「測点」を1番上へ移動します。
2.「上へ移動」ボタン ・・・ 選択している「測点」を1つ上へ移動します。
3.「下へ移動」ボタン ・・・ 選択している「測点」を1つ下へ移動します。
4.「1番下へ移動」ボタン ・・・ 選択している「測点」を1番下へ移動します。

「検測点入力シート」

「追加」ボタン

「追加」ボタンを押すと、「検測点入力シート」の最後に「検測点」を追加します。

「検測点」の追加 「検測点」の追加
「挿入」ボタン

「検測点入力シート」の行をマウスでクリックすると、行が活性化して色が変わります。

この状態で「挿入」ボタンを押すと、選択した行の手前に新たな「検測点」を挿入します。

「検測点」の挿入 「検測点」の挿入
「削除」ボタン

「検測点入力シート」の行をマウスでクリックすると、行が活性化して色が変わります。

この状態で「削除」ボタンを押すと、選択した「検測点」を削除します。

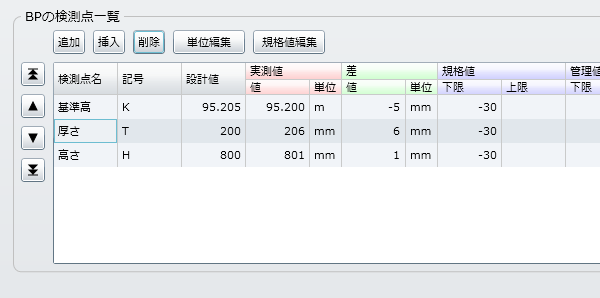

「検測点」の削除 「検測点」の削除
「順序変更」ボタン
「検測点」の順序変更 「検測点」の順序変更

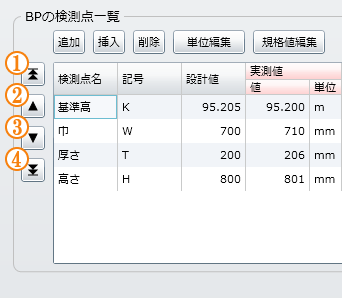

1.「1番上へ移動」ボタン ・・・ 選択している「検測点」を1番上へ移動します。
2.「上へ移動」ボタン ・・・ 選択している「検測点」を1つ上へ移動します。
3.「下へ移動」ボタン ・・・ 選択している「検測点」を1つ下へ移動します。
4.「1番下へ移動」ボタン ・・・ 選択している「検測点」を1番下へ移動します。

「付加情報」切替ボタン

帳票に出力するために、「付加情報」として測定日を入力します。

入力欄横のカレンダーのアイコンをクリックして、カレンダーから測点日を選択することも出来ます。

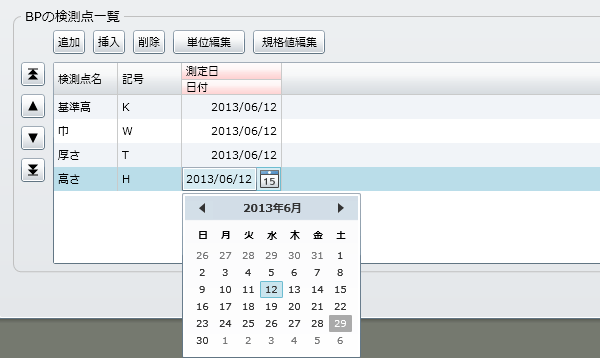

「付加情報」- 測定日 「付加情報」- 測定日
カレンダー入力 カレンダー入力

「設計･実測」ボタンを押すと、出来形データを入力する画面に切り替えます。

参照

機能説明
