レッスン2日目
|
|
今日は「IP法線形」の入力です。 参考図面 IP線形計算（TS出来形入門）を手元に用意しましたか？ 『土木技クラウド』を動作させ、この線形を入力します。 さあ、張り切っていきましょう。 |
『土木技クラウド』にログインして、「設計書入力」アイコンをクリックします。
『土木技クラウド』ホーム画面
「起動ウィザード画面」を表示します。
「ファイルを開く」ボタンを押します。
起動ウィザード画面
「ファイルを開く」ダイアログを表示します。

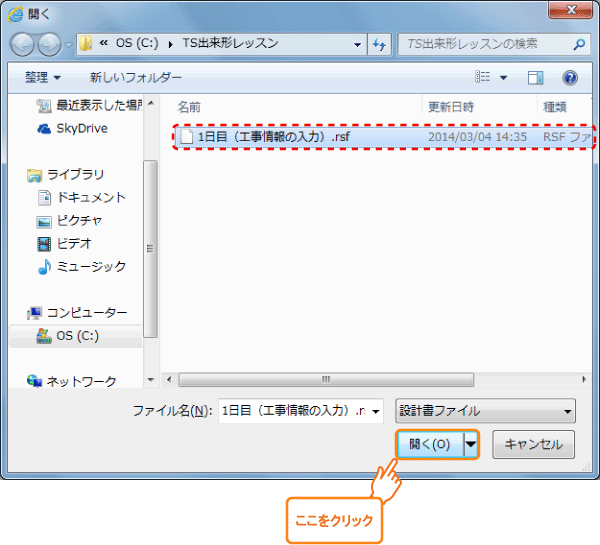

「TS出来形レッスン」フォルダの、「1日目（工事情報の入力）.rst」を選択して「開」ボタンを押します。
ファイルを開くダイアログ

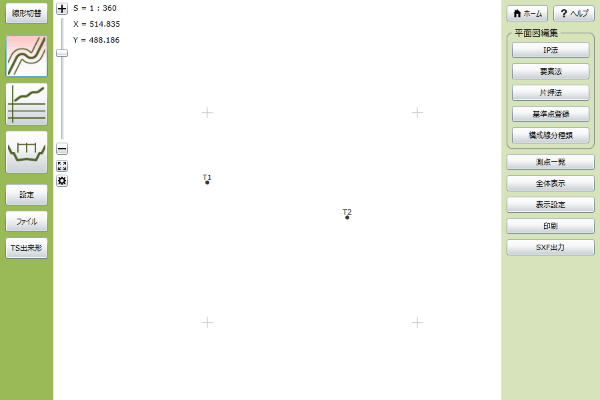

「平面図」画面を表示します。
平面図画面
「平面図」画面より、参考図面IP線形計算（TS出来形入門）の線形を入力します。

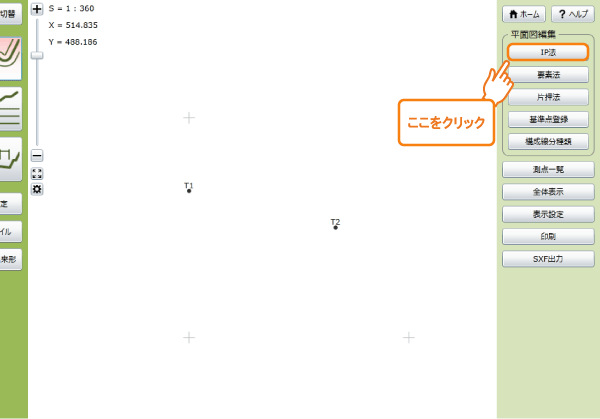

「IP法」ボタンを押します。
平面図画面

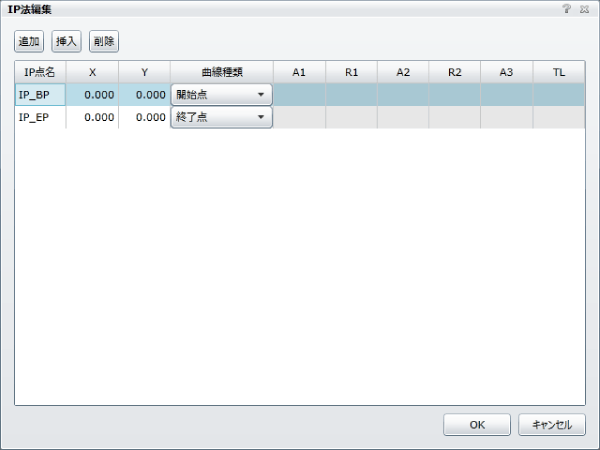

「IP法編集」画面を表示します。
IP法編集画面
「IP法編集」画面に、以下IP線形計算（TS出来形入門）の線形を入力します。
| IP点名 | X座標 | Y座標 | 曲線種類 | A1 | R1 | A2 | R2 | A3 | TL |
|---|---|---|---|---|---|---|---|---|---|
| IP_BP | 500.000 | 500.000 | 開始点 | ||||||
| IP_1 | 505.209 | 529.544 | 単曲線 | 30 | |||||
| IP_2 | 490.209 | 555.525 | ｸﾛｿｲﾄﾞ(基本型) | 10 | 20 | 20 | |||
| IP_3 | 510.209 | 590.166 | ｸﾛｿｲﾄﾞ(凸型) | 15 | 15 | ||||
| IP_EP | 533.399 | 591.767 | 終了点 |
曲線の種類はプルダウンメニューから選択します
曲線種類プルダウンメニュー

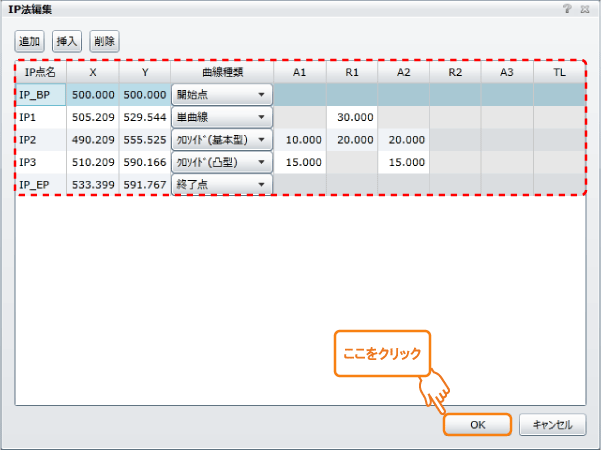

データを最後まで入力すると、「IP法編集」画面は以下の通りになります。
IP法編集画面
「IP法編集」画面では、入力後エンターキーを押すと、新しい行を設けて改行します。
未入力の行は計算しないので、行削除は不要です。
IP法線形の入力を終えて、「OK」ボタンを押します。
「平面図」画面を表示します。

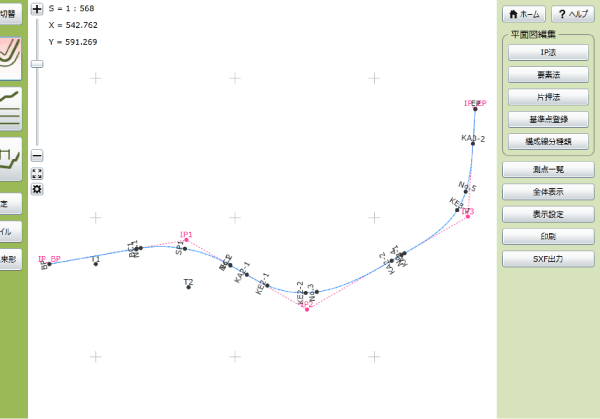

入力したIP法線形を表示します。
IP法線形データを反映した平面図
2日目 終了
2日目のレッスンはここまでです。IP法線形の入力が完了しました。
入力データを保存します。

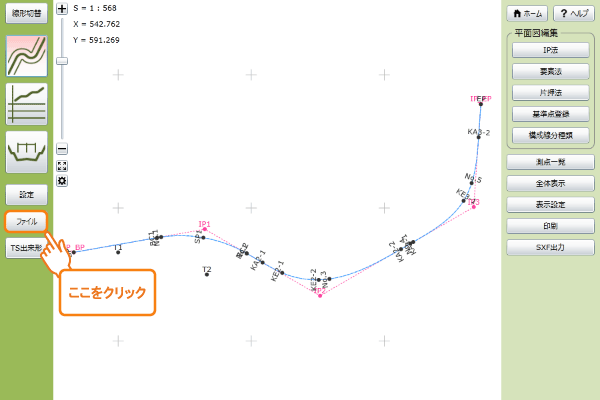

「ファイル」ボタンを押します。
平面図画面
「ファイルメニュー」画面を表示します。

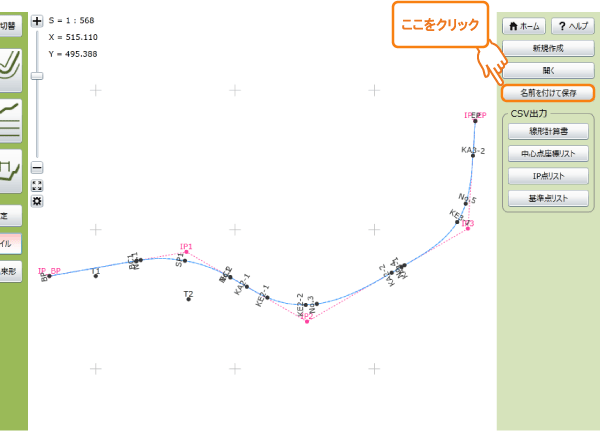

「名前を付けて保存」ボタンを押します。
ファイルメニュー画面

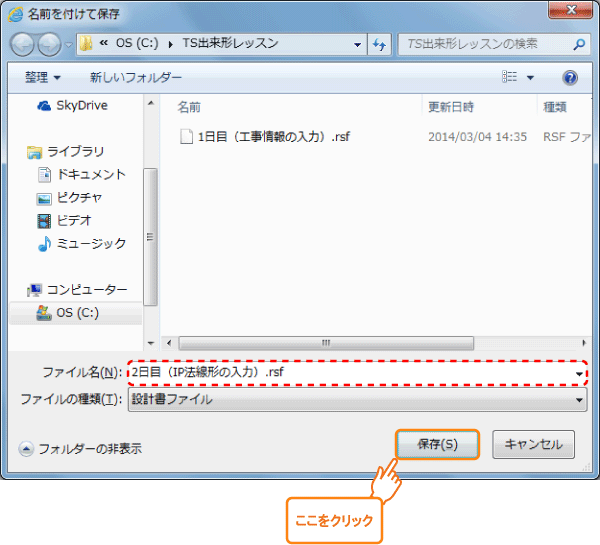

「名前を付けて保存」ダイアログを表示します。
「TS出来形レッスン」フォルダを開き、ファイル名に「2日目（IP法線形の入力）」と入力して「保存ボタン」を押します。
「名前を付けて保存」ダイアログ
ファイルの保存が完了したら、本日の作業は完了です。「終了ボタン」を押して、ウェブブラウザを閉じます。
|
|
今日のレッスンはこれで終了です。 次は「縦断図」の入力です。 お疲れさまでした。 早く終わった方は、レッスン3日目に移りましょう。 |
